更薄、更精简、更高性能的复杂几何形状3D打印热交换器

发布时间:2024-05-17 03:41:55来源:增材制造技术前沿浏览量:
传热专家Conflux Technology的首款热交换器3D打印产品,是一款优质、可扩展、可配置、超高性能的水增压空气冷却器,其性能相比传统产品大大领先,适用于赛车运动和高端汽车市场。Conflux针对特定客户的要求进行配置,并以性能、有竞争力的价格和快速交付为突出特色。

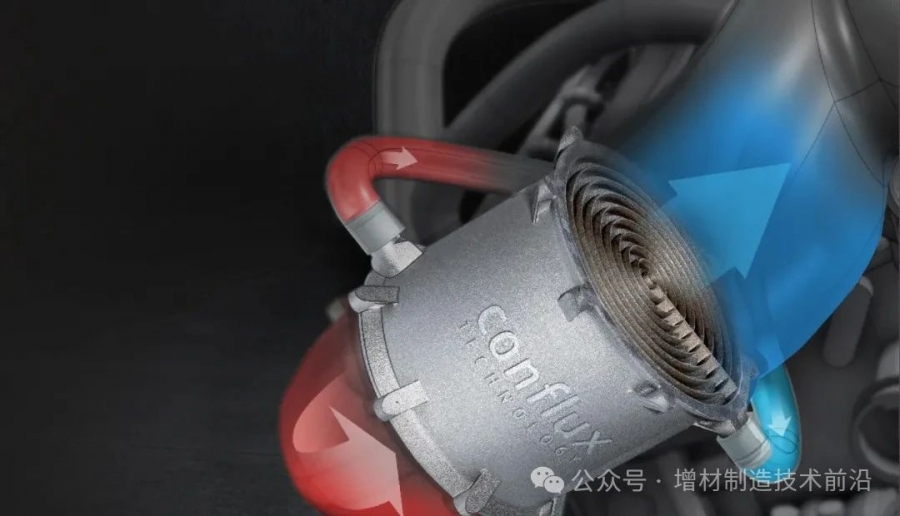

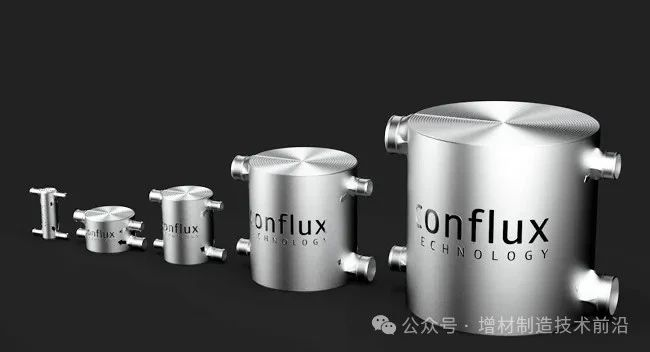

建立在Conflux 先前的热交换器研发的基础上,其水增压空气冷却器旨在冷却进入用于增压某些汽车发动机的涡轮增压器的空气。据称,利用3D打印技术,该公司不仅能够优化设备的重量和性能,还能够扩展其尺寸,使其能够融入高端汽车制造商的现有设计。

与领先的微管相比,Conflux 的水增压空气冷却器的核心体积减少 15%,空气侧压降减少24%,冷却剂压降减少82%,湿重减少39%,干重减少31%。

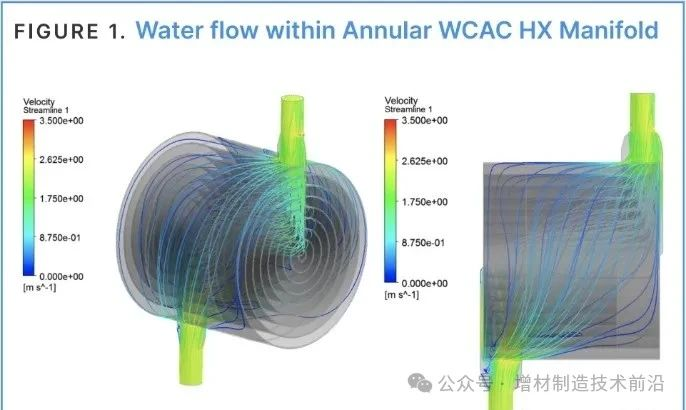

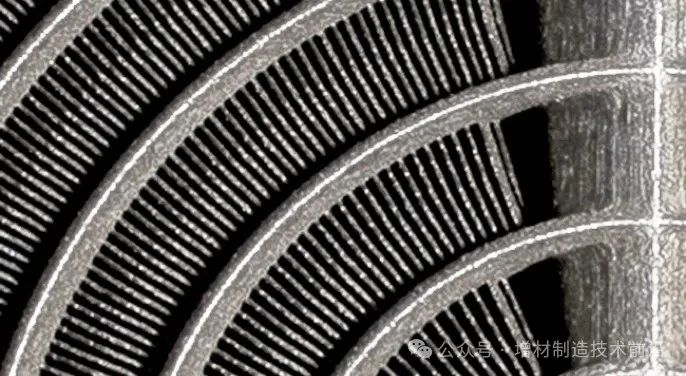

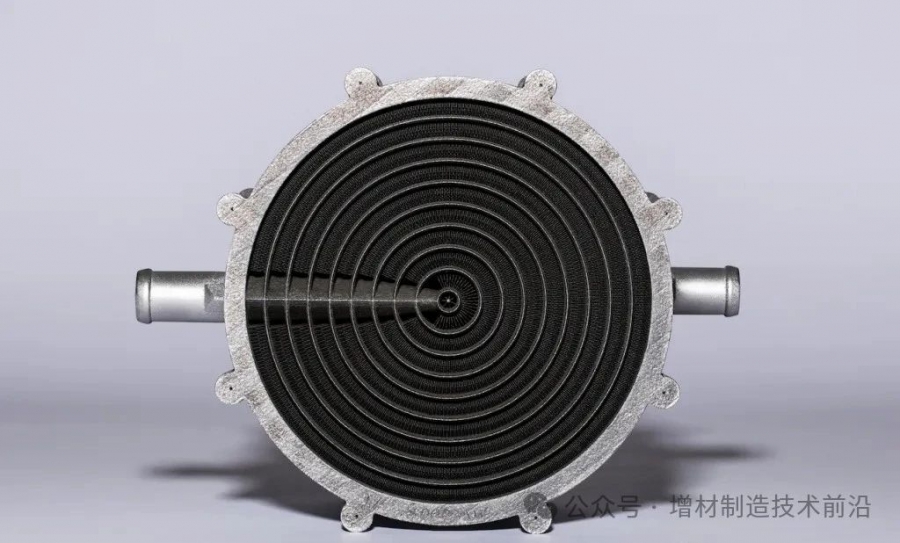

传统制造无法实现的复杂几何形状和微观特征推动了3D打印热交换器的发展,翅片和薄壁设计可适应整个热交换器中不断变化的流体动力学。通过在通道内添加或减少翅片和混合结构来改变表面积密度可以微调性能,并且由于向热交换器供应流体的管道是圆形的,因此环形设计确保整个交换器的流动均匀。同时,通过优化流体分布和流动的整体设计增强了堆芯内部的高表面积与质量比,每单位重量或体积提供更多的热交换。

更薄、更精简、高性能

热交换器的性能随着壁的变薄而提高。薄壁允许在不增加阻塞的情况下增加表面积,或者在不增加压降的情况下保持表面积并减小零件尺寸。薄壁也意味着较低的零件质量,这是许多客户的关键考虑因素。激光粉末床熔融技术可以制造厚度不到1mm的薄壁结构,使热交换器的性能提高成为可能。



环形设计的复杂几何形状给仿真带来了沉重负担,在软件性能和计算能力方面造成了另一个瓶颈。考虑到SLM技术制造零件的表面粗糙度,工程师需要准确预测结果,特别是给定几何形状的压降。表面粗糙度通常通过增加混合和表面积来提高传热性能。然而,在小的特征距离处,它会增加压降。


工程师通过从其他热交换器的测试中建立一个大型相关数据库来实现预测的准确性,然后将这些数据带回模拟以查找结果之间的差异。这种方法能够模拟优化基本核心设计,并确保与实际结果密切相关。

环形热交换器制造成功的关键

增材制造技术前沿了解到,环形热交换器制造成功的关键还在于创建可靠的参数集、3D打印工艺配置,以实现一致的厚度和气密结构。使用SLM技术,粉末残留不可避免,鉴于圆环的复杂几何形状,需要找到一种方法来完全去除,否则残留粉末会阻碍流体流动。



热交换器的性能是通过两个流体通道之间的热传递来衡量的。无论是冷却还是加热流体,出口温度都会量化热交换效率。目标是满足尽可能高的热交换和尽可能低的压降,以最大限度地提高性能。

除了热交换和压降之外,制造最小、最轻的部件在工程中通常非常重要,特别是对于赛车运动和其他要求苛刻的应用。
